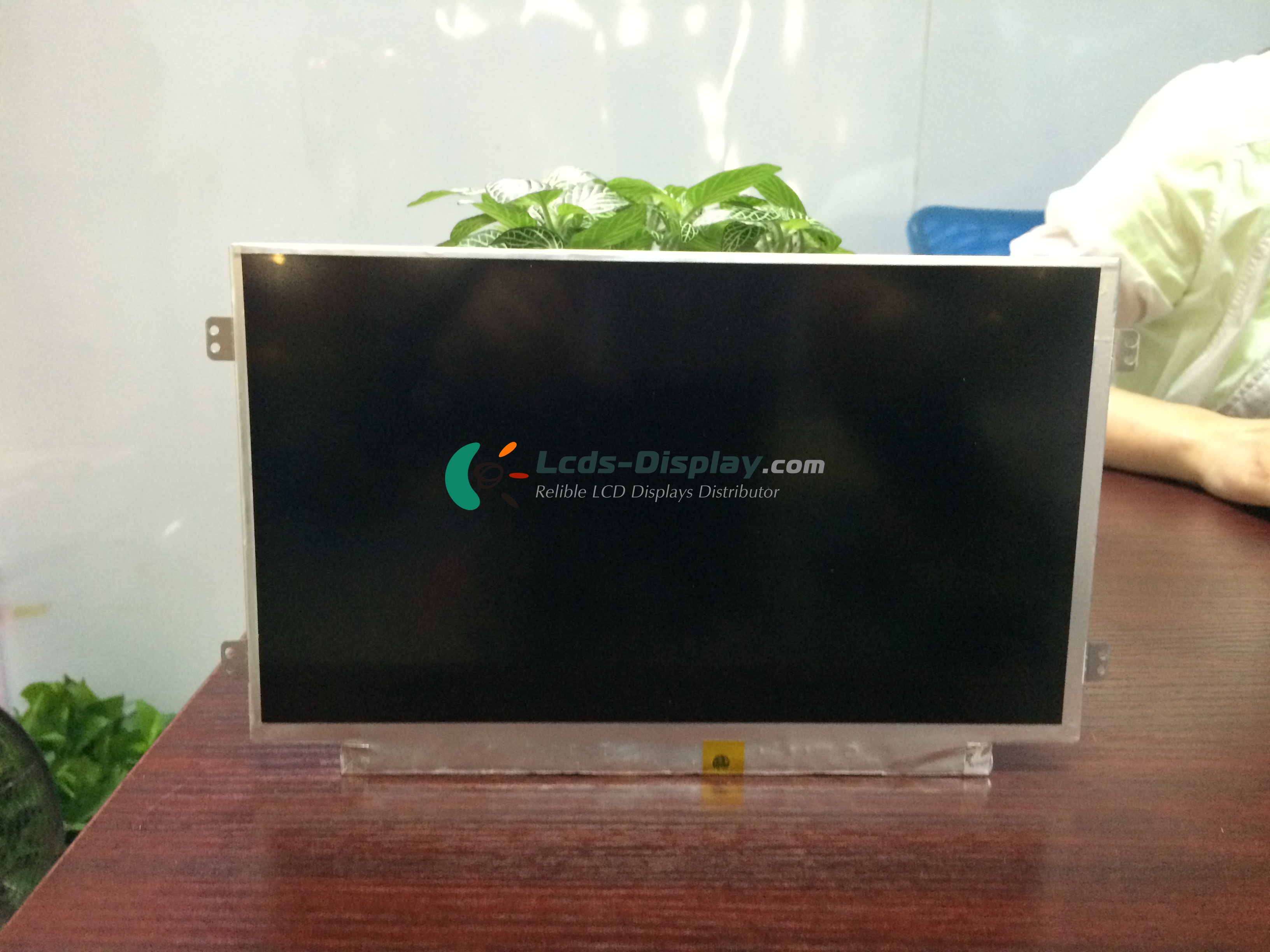

CLAA101WB03
CLAA101WB03 Temel Bilgiler
| Panel Modeli | CLAA101WB03 |
|---|---|
| Panel Markası | CPT |
| Açıklama | a-Si TFT-LCD ,10.1 inch, 1366×768 |
| Panel Tipi | a-Si TFT-LCD |
| CLAA101WB03 Fiyat | Fiyat ve Teslimat Süresi İste |
| Çalışma sıcaklığı | 0 ~ 50 °C |
| Depolama sıcaklığı | -25 ~ 65 °C |
CLAA101WB03 Mekanik Özellikler
| Nokta Çözünürlüğü | 1366(RGB)×768 (WXGA) |
|---|---|
| Piksel yapılandırma | RGB Vertical Stripe |
| Piksel yoğunluğu | 155 PPI |
| En boy oranı | 16:9 (H:V) |
| Form faktörü | Flat Rectangle Display |
| Dot Pitch | 0.05435×0.16305 mm (H×V) |
| Piksel aralığı | 0.16305×0.16305 mm (H×V) |
| Ağırlık | 180g (Max.) |
| Yüzey | Antiglare, Hard coating (3H) |
| Aktif alan | 222.726×125.222 mm (H×V) |
| Çerçeve alanı | 225.75×128.3 mm (H×V) |
| Anahat Boyut | 248.8×148 mm (H×V) |
| Anahat Derinliği | 3.6 (Max.) mm |
| Şekil tarzı | Flat (PCBA Flat, Depth 3.4~4.0mm) |
| Delikler ve parantez | Face mounting holes (8 pcs) on left, right slugs |
| Manzara veya portre | Landscape type |
| Dokunmatik panel | Without |
CLAA101WB03 Optik Özellikler
| Ekran modu | TN, Normally White, Transmissive |
|---|---|
| Parlaklık | 300 cd/m² (Typ.) |
| Kontrast Oranı | 400 : 1 (Typ.) (Transmissive) |
| Ekran Rengi | 262K (6-bit) |
| Renk aralığı | 45% NTSC (CIE1931) |
| Tepki Süresi | 16 (Typ.)(Tr+Td) |
| Görüş açısı | 85/85/60/80 (Typ.)(CR≥10) (L/R/U/D) |
| Görüntüleme Yönü | 3 o'clock |
| Beyaz renk kromatik | Wx:0.313; Wy:0.329 |
| Beyaz Varyasyon | 1.25/1.54 (Max.)(5/13 points) |
| Güneş ışığında okunabilir | N |
CLAA101WB03 Elektronik Özelliği
| Dikey frekans | 60Hz |
|---|---|
| Ters Tarama | No |
| Toplam Güç Tüketimi | 3.26W (Max.) |
CLAA101WB03 Arka Işık Sistemi
| Lamba pozisyonu | Edge light type |
|---|---|
| Lamba türü | WLED |
| Lamba ömrü | 15K(Min.) (Hours) |
| Lambalar Güç Tüketimi | 1.78/1.84/1.91 (Min./Typ./Max.) |
| arayüz türü | Included in panel signal interface |
| Lamba Sürücü Kartı | 160/430mA (Typ./Max.) |
CLAA101WB03 Sinyal Arabirimi
| Sinyal kategorisi | LVDS |
|---|---|
| Sinyal sınıfı | LVDS (1 ch, 6-bit) |
| Panel için Giriş Voltajı | 3.3V (Typ.) |
| Panel için Giriş Akımı | 370/440mA (Typ./Max.) |
| arayüz türü | Connector |
| Arayüz pozisyonu | |
| Sinyal Arabirimi | Tyco - 5-2069716-3, Pitch:0.5 mm, Pin:40 pins |
